XA9220B
XA9220B
XA9220B

XA9220B

2x15W 免滤波低  EMI 立体声 D 类音频功率放大电路

产品描述

功能

XA9220B是一款 15W(每声道)立体声高效 D 类音频功率放大电路。先进的 EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足 EMC 要求。内部包括一个直流检测电路来对扬声器进行保护, 直流检测电路在输入电容损坏或者输入短路时关断输出级。

XA9220B可以驱动低至 4Ω 负载的立体声扬声器,具有高达 90%的效率,使得在播放音乐时不需要外的散热器。

XA9220B应用于 LCD 电视、消费类音频设备。


特性

15W/声道的功率输出(16V 电压,8Ω 负载,TND+N 等于 10%)

10W/声道的功率输出(13V 电压,8Ω 负载,TND+N 等于 10%)

30W 的功率输出(16V 电源,4Ω 单声道负载, TND+N 等于 10%)

效率高达 90%,无需散热片

较大的电源电压范围 8.5V~20V

免滤波功能,输出不需要电感进行滤波。

输出管脚方便布线布局

良好短路保护和具备自动恢复功能的温度保护

良好的失真和防噗声功能

内置增益 26dB

差分输入

具有静音和待机功能

简单的外围设计

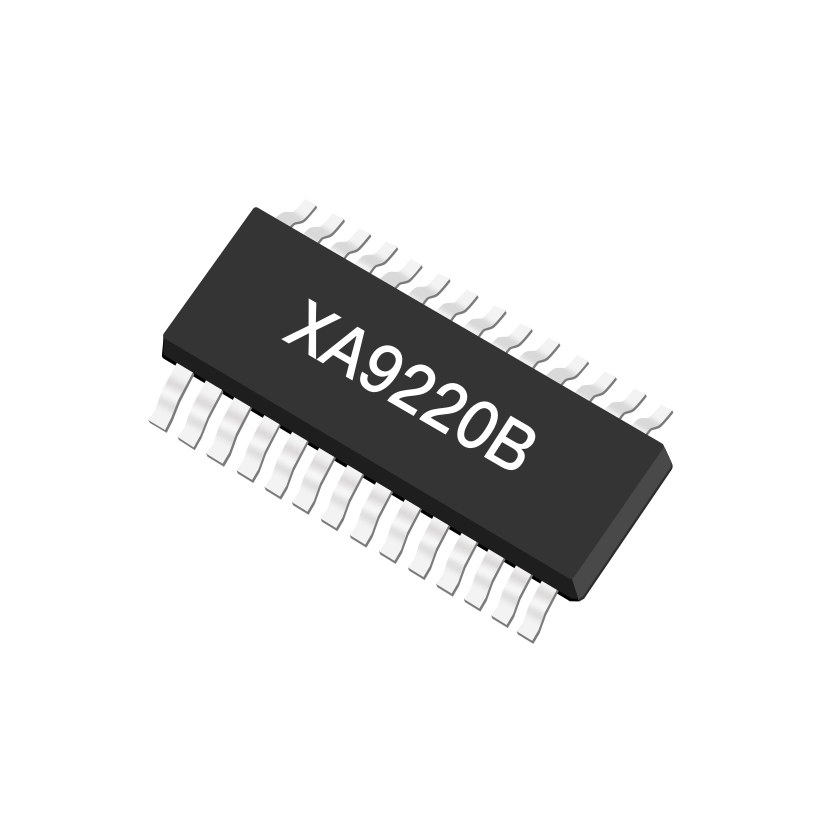

封装形式:HTSSOP28


应用
LCD 电视

拉杆音箱

远端会议系统

消费性音频设备
