XA3117是一款典型输出功率为 2*40W 的立体声 D 类音频功率放大器，单通道可输出80W。其低噪声脉宽调制架构，减少了外部元器件数量，系统的成本，简化了设计。

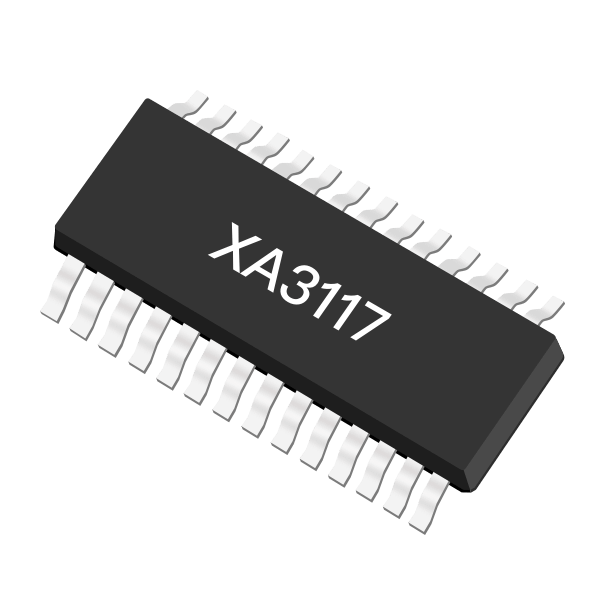

XA3117采用ETSSOP28封装，特别适合用于大音量、小体积的便携系统中可为客户节省PCB使用面积。其额定的工作温度范围为-40℃至85℃。

XA3117内部具有过热自动关断保护机制；反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及最佳音质效果，适用于各种桌面音响、多媒体音响、便携式音箱等应用。

特性

工作电压范围：5V~24V

典型输出功率：

  BTL:  2×30W@15V、4Ω、THD=10%

  2×41.5W@24V、8Ω、THD=10%

  PBTL: 81W@24V、4Ω、THD=10%

  43W@24V、8Ω、THD=10%

高工作效率：典型值 93%

低失真度：典型值<0.1%

增益倍率：20dB，26dB，32dB，36dB

支持单端及差分信号输入

支持 BTL×2 或 PBTL×1 信号输出

支持定频和扩频两种载频模式

内置功率限制功能

内置过流保护、过温保护、欠压保护、输入直流保护等保护功能

应用

桌面音响

多媒体音响

便携式音箱
