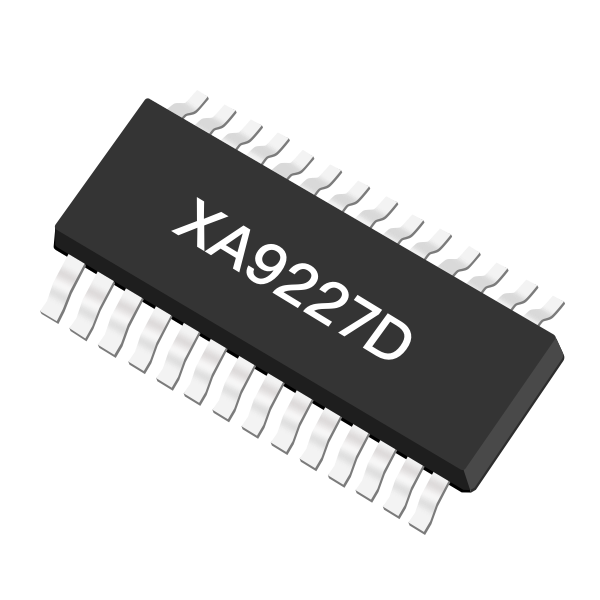

XA9227D 是一款 10W 每通道、高效率、低空闲电流 D 类立体声音频放大器。它可以驱动负载低至 3.2Ω 的立体声扬声器。在 1SPW 模式下，它消耗的空闲电流仅为 16mA (12V)，从而实现更长的音频播放时间并改善蓝牙扬声器、电池供电设备和其他对电源敏感的应用程序。

XA9227D 具有扩频控制的高级EMI抑制功能 ，可以使用廉价的铁氧体磁珠滤波器，同时满足降低系统成本的 EMC 要求。

针对电视等应用，欠压保护门限 7.5V，可以有效防止掉电 pop 音。

为了进一步简化设计，XA9227D 集成了重要的保护功能，包括欠压、过压、功率限制、短路、过热以及直流扬声器保护。所有这些保护都带有自动恢复功能。

特性

输出功率

   2 × 14W @12V,    4Ω,THD+N = 1%

   2 × 16.8W @12V, 4Ω,THD+N = 10%

   2 × 8.32W @12V, 8Ω,THD+N = 1%

   2 × 10.2W @12V, 8Ω,THD+N = 10%

   1 × 16W @12V,    4Ω, THD+N = 1%

   1 × 20W @12V,    4Ω, THD+N = 10%

供电电压范围：8V-14.5V

低导通阻抗 RDS(on)：140mΩ

可选增益：20dB 和 26dB

低静态功耗

   1SPW 模式下的空闲电流为 16mA (12V)

   > 90% Class D 效率

支持省电感方案

   输出使用磁珠

   省电感时可以通过 EN55013 和 EN55022 EMC 标准

   无需外部散热器

   灵活的音频解决方案

   单端或差分模拟输入

集成保护和自动恢复

   引脚对引脚、引脚对地和引脚对电源短路保护

   热保护、欠压保护和过压保护

   功率限制器和直流扬声器保护

封装：TSSOP28PP

应用

电视和显示器

智能家居
智能音响
